產品應用:
主要用于漆包圓線的繞線和放線。

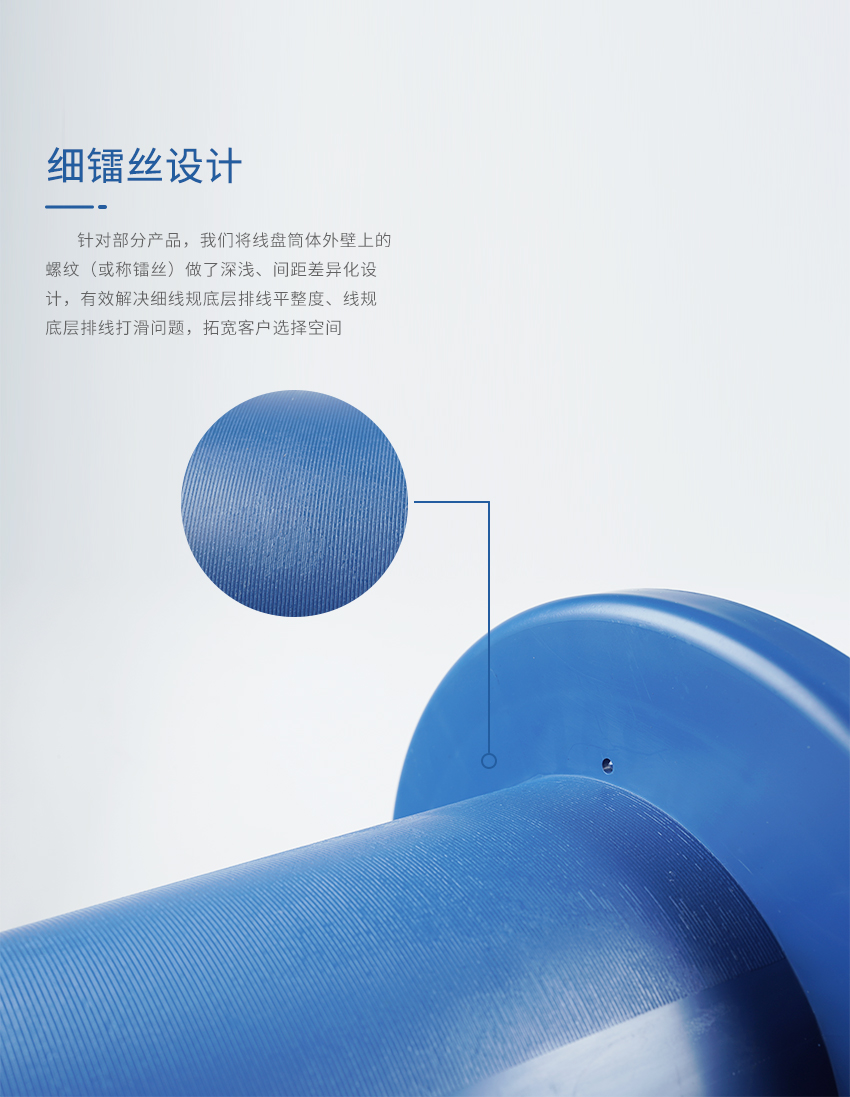

針對部分產品,我們將線盤筒體外壁上的螺紋(或稱鐳絲)做了深淺、間距差異化設計,有效解決細線規底層排線平整度、線規底層排線打滑問題,拓寬客戶選擇空間;
我們將該類部分產品側板添加封閉防塵設計,便于客戶日常線盤清理及回收;
該類產品不僅有分體可拆裝組合結構線盤,針對大容量繞線線盤,還有繞線部位一體化線盤,有效解決客戶使用中所遇到的卡線繞線問題。

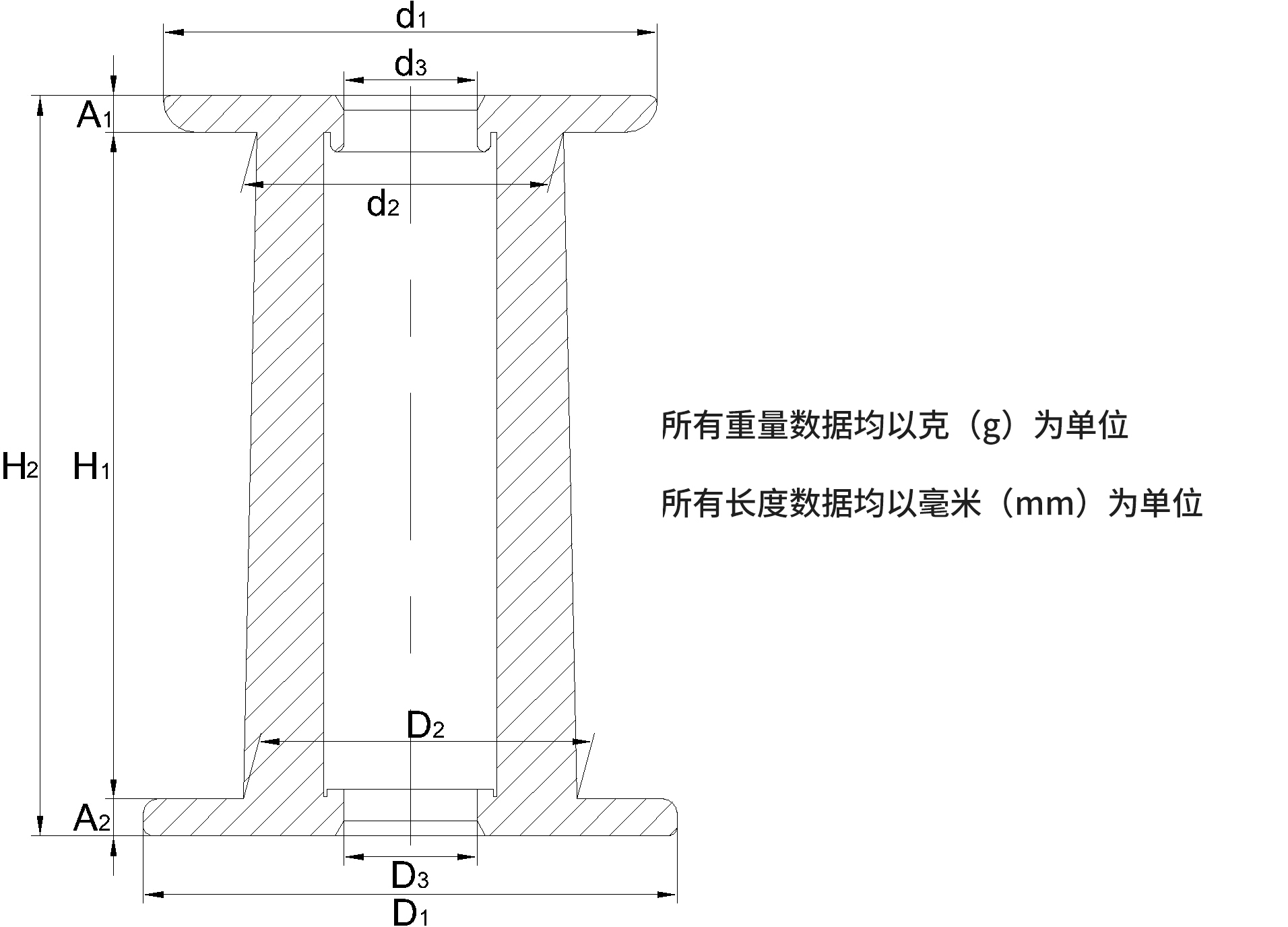

產品標注:

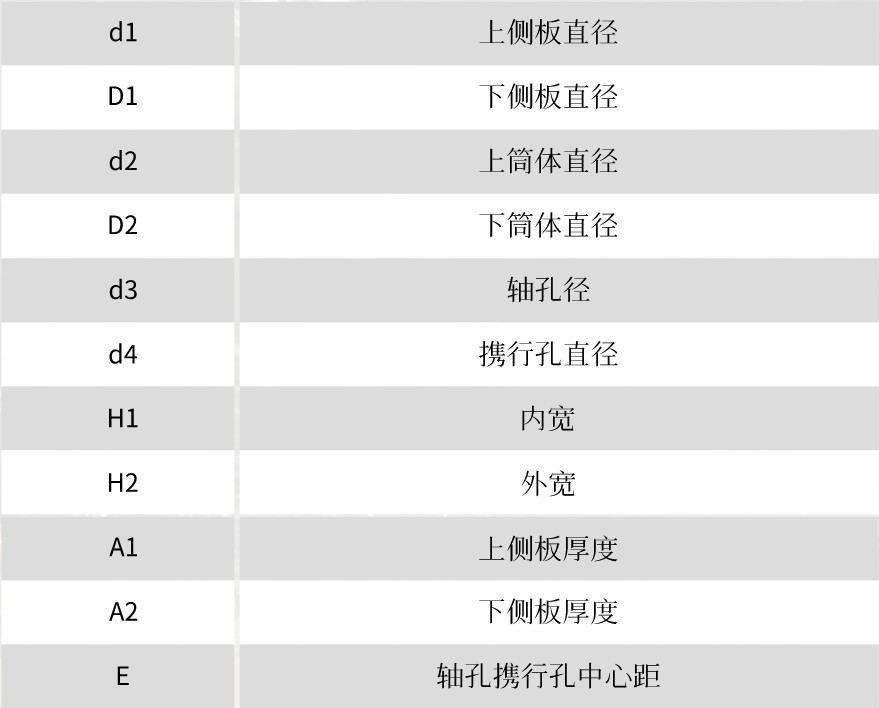

產品型號 | 產品重量 (g) | d1 (mm) | D1 (mm) | d2 (mm) | D2 (mm) | H1 (mm) | H2 (mm) | d3 (mm) | A1 (mm) | A2 (mm) | d4 (mm) | E (mm) | 原料 |
PT-10A | 450 | 160 | 180 | 96 | 110 | 200 | 230 | 30 | 15 | 15 | 13 | 30 | ABS/PS |
PT-10B1 | 620 | 160 | 180 | 96 | 110 | 200 | 230 | 22 | 15 | 15 | 9 | 32 | ABS/PS |
PT-10B2 | 620 | 160 | 180 | 96 | 110 | 200 | 230 | 26 | 15 | 15 | 9 | 32 | ABS/PS |
PT-10B3 | 620 | 160 | 180 | 96 | 110 | 200 | 230 | 30 | 15 | 15 | 9 | 32 | ABS/PS |

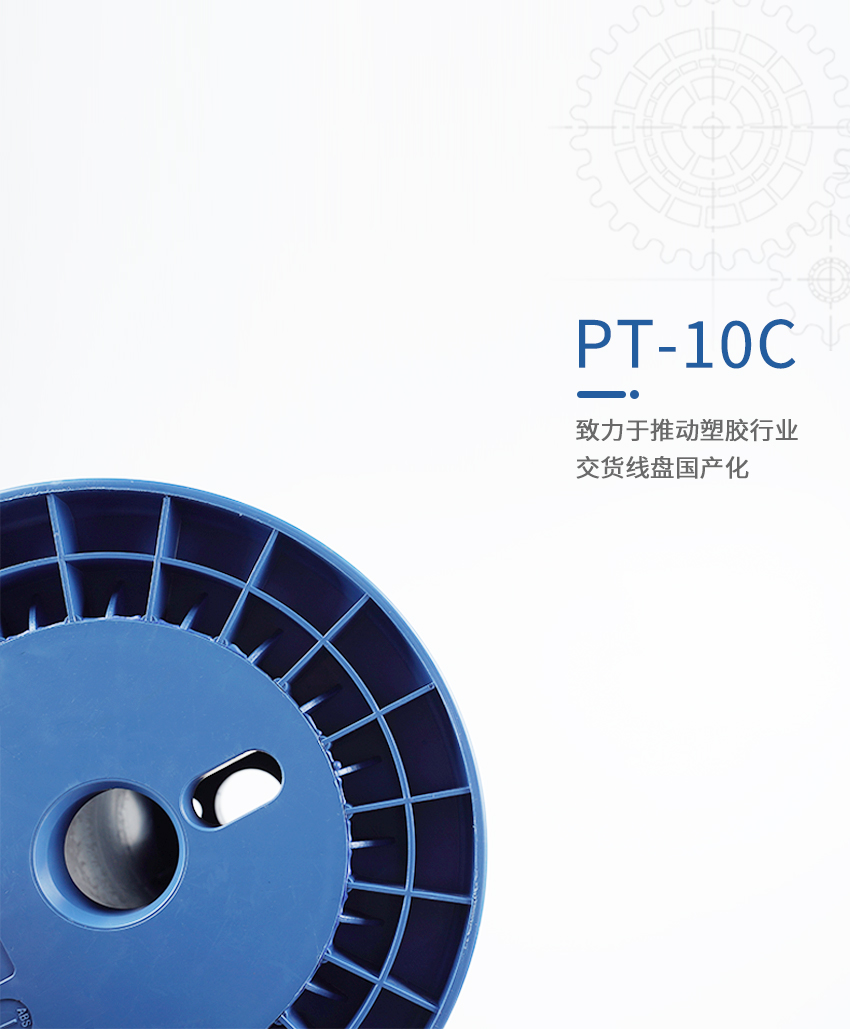

PT-10C | 420 | 160 | 180 | 96 | 110 | 200 | 230 | 26/30 | 15 | 15 | 13 | 30 | ABS/PS |
PT-10D | 440 | 160 | 180 | 96 | 110 | 200 | 230 | 30 | 15 | 15 | 13 | 30 | ABS/PS |
PT-10E | 400 | 168 | 183 | 96 | 110 | 203 | 233 | 30 | 15 | 15 | 13 | 30 | ABS/PS |
PT-10F | 400 | 160 | 180 | 97 | 110 | 200 | 230 | 31 | 15 | 15 | 13 | 30 | ABS/PS |
PT-10G | 445 | 160 | 180 | 96 | 110 | 200 | 230 | 30 | 15 | 15 | 13 | 30 | PC |
